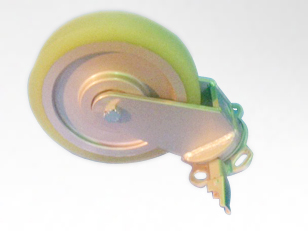

自動固定兼用車輪タイプ
特徴
- スイベル部は特殊鋼の鍛造品を高精度に加工仕上げ
- スイベル部はスラストベアリング採用センター軸なし構造
- 切り替ストッパー付で自在車、固定車を選択できます
- グリス給油ニップル付
- 走行速度最大1５ｍ/ｈ
強み
荷重分布が良く、ガタ・緩みも少ないので静かで、衝撃にも強く安心して走行でき、破損・故障の心配がなくランニングコストが安い。
コンパクトで重荷重時の始動抵抗は少なく走行抵抗はゴムタイヤの1/2以下、油、グリスに汚れた走行床面でも膨潤が少ない。
ソリッドタイヤは耐摩耗性硬質ウレタン採用、一般ゴムタイヤの８～１０倍長持ち。
（注、走行床面の状況により異常摩耗、ササクレ、割れ、欠け等の発生もありますのでご相談下さい）
| ウレタン | 3SSK－U200 |
|---|
自在固定切り替えストッパー付き
取付部は貴社仕様にフルカスタマイズ可能
キャスターの取付部分は、台車などの運搬機器に合わせてカスタマイズが可能です。
貴社仕様に適合しながらも着脱が容易な状態にしてお渡しするため、貴社にて取付・交換を行っていただけます。
取付部は貴社仕様にフルカスタマイズ可能
| 期間 | 1年間 |
|---|---|
| 保証対象 | 説明書記載（記載内容以外の故障は保証対象外となります） |
製品詳細
3SSK-U75×50
| 型式 | 3SSK-U75×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 75×50 |
| 金具取付高さ（H） | 125 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 30 |
| ベアリング軸径（d） | 17φ |
| 車軸ボルトサイズ（B） | M10 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 400 |
3SSK-U100×50
| 型式 | 3SSK-U100×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 100×50 |
| 金具取付高さ（H） | 150 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 40 |
| ベアリング軸径（d） | 20φ |
| 車軸ボルトサイズ（B） | M10 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 500 |
3SSK-U150×50
| 型式 | 3SSK-U150×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 150×50 |
| 金具取付高さ（H） | 200 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 60 |
| ベアリング軸径（d） | 25φ |
| 車軸ボルトサイズ（B） | M12 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 750 |
3SSK-U200×50
| 型式 | 3SSK-U200×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 200×50 |
| 金具取付高さ（H） | 250 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 70 |
| ベアリング軸径（d） | 25φ |
| 車軸ボルトサイズ（B） | M12 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 1000 |
3SSK-U250×50
| 型式 | 3SSK-U250×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 250×50 |
| 金具取付高さ（H） | 300 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 80 |
| ベアリング軸径（d） | 30φ |
| 車軸ボルトサイズ（B） | M16 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 1100 |
3SSK-U300×50
| 型式 | 3SSK-U300×50 |
|---|---|
| 車輪サイズ（外径×タイヤ幅） | 300×50 |
| 金具取付高さ（H） | 350 |
| 金具股内幅（W1） | 63 |
| 偏芯量（E） | 90 |
| ベアリング軸径（d） | 30φ |
| 車軸ボルトサイズ（B） | M16 |
| 金具取付座寸法（□×□1） | 150×110 |
| 金具取付寸法（P×P1） | 120×60 |
| 取付座厚さ（T） | 8 |
| 取付穴径（Q） | 13 |
| 最大荷重（kg） | 1200 |
